Рис. 1.
| 1 | Штатив №1 |
| 2 | Штатив №2 |
| 3 | Лампочка (100W) |
| 4 | Высоковольтный регулируемый трансформатор (0 ~ 10000kV) |
| 5 | Провода |
| 6 |
Сборка
Лампочку закрепляем в лапке первого штатива вместе с одним
из проводов от высоковольтного трансформатора. Второй провод закрепляем на втором штативе так,
чтобы его оголённый конец располагался на стекле лампы (на её вершине). Если у вас трансформатор
без регулировки напряжения, то подключаем его к латру (лабораторный авто трансформатор).
После этого включаем прибор в сеть.
Если работать без высокочастотного преобразователя, то плазма начинает появлятся при 5kV на
концах вольфрамовой спирали лампочки. Если поднять контакт со стекла лампочки повыше (можно в
сторону) приблизительно на 30 см и отрегулировать напряжение так, чтобы плазма почти исчезла,
то при прикосновении к лампе рукой чувствуется лёгкое пощипывание и появляется плазма. Стекло
хороший диэлектрик, через эту систему идёт небольшой ток, но работать надо предельно осторожно,
выполняя нижеперечисленные правила.
| 1 | Включать прибор в сеть удостоверившись в правильном подключении, отсутствии замыканий и положении стрелки трансформатора на отметке"0". |
| 2 | Плавно увеличивать напряжение на трансформаторе. |
| 3 | При возникновении неисправностей быстро отключить прибор от сети. |
| 4 | Не касаться руками проводов и штативов. |
| 5 | Все работы по изменению конструкции производить, удостоверившись в том, что прибор отключен от сети. |
| 6 | Эксперименты проводить в сухом помещении. |
| 6 |
С помощью лампочки можно увидеть плазму, но очень сложно узнать её поведение в разных условиях. Можно, подбирая лампочки с разными газами пытаться изучать эти свойства, но на лампочках редко пишут чем они заполнены. Потому предлагается поменять лампочку на самодельный плазменный шар (рис. 2).

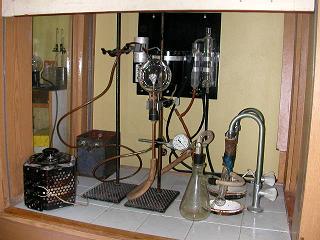

Рис. 2. Предметы на рисунке - ссылки
| 1 | Провод от высоковольтного трансформатора |
| 2 | Колба круглодонная (500мл) |
| 3 | Металлический стержень, плотно сидящий на пробке |
| 4 | Вакууммный шланг |
| 5 | Предохранительная колба |
| 6 | вентель для пуска воздуха |
| 7 | Шланг к Вакууммному насосу |
| 8 | Шарик из фольги |
В наших опытах использовался водоструйный насос. Напряжение и частота- как на лампочке (cм. прошлый опыт).
Сборка шарика
Для данного опыта была взята круглодонная колба объёмом 500мл. Затем подобрали пробку со
сквозным отверстием, плотно входящею в колбу. Сквозное отверстие в пробке у нас было диаметром
~8мм. Взяли металлическую полую трубку с таким же внешнем диаметром и длиной около 20 см.
Отверстие в пробке смазали глицерином и вставили в него трубку так, чтобы если пробку вставить
колбу, верхний конец трубки находился приблизительно в центре колбы. Сделали шарик из фольги и
насадили его на верхний конец трубки. Далее вставили получившееся в колбу и закрепили её в
штативе. В ходе эксперимента было обнаружено, что между пробкой и трубкой проходит воздух.
Так как другой трубки у нас не имелось, снаружи стык пробки и трубки был замазан пластилином,
давление в системе упало до нужного нам уровня.
Для измерения давления внутри системы
был через тройник подключен манометр. Для заполнения колбы газом устанавливается ещё один
тройной крантик. Когда Вакуумм в системе достигнут нужной степени, крантик, до этого включенный
насос-колба переключается на колба-газ (рис. 3).
Рис. 3.
| 1 | К колбе |
| 2 | К насосу |
| 3 | Сосуд с газом |
| 4 | Вакуумметр |
| 5 | тройники |
Помимо правил безопасности с шариком здесь действуют ещё и следующие
| 1 | Включать и выключать водоструйник очень плавно |
| 2 | Впускать в систему воздух после завершения работы только при выключенном трансформаторе и только с помощью крантика на предохранительной колбе |
| 3 |
